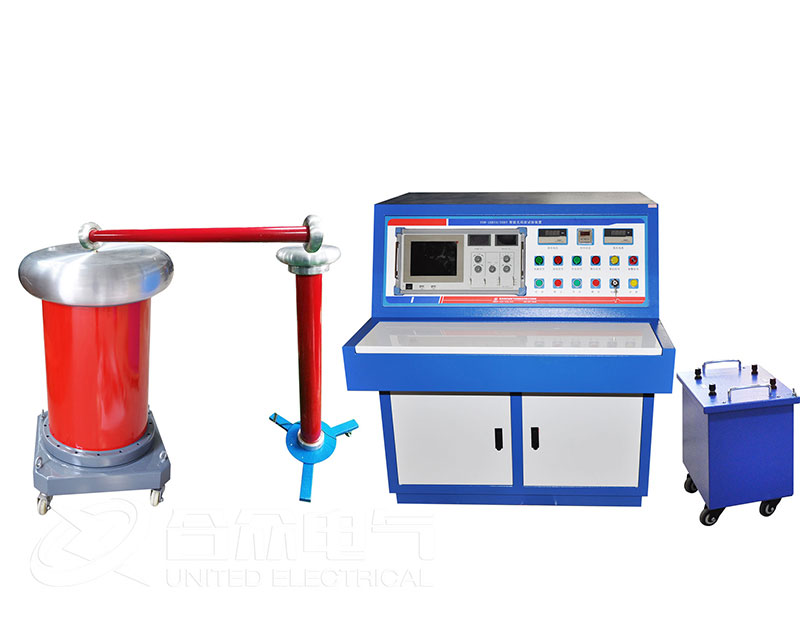

局部放電檢測試驗干擾波的基本圖譜說明

干擾源：懸浮電位放電：在電場中兩懸浮金屬物體間，或金屬物與大地間產生的放電。

放電響應：波形有現兩種情況：

(1)正負兩邊脈沖等幅、等間隔及頻率相同

(2)兩邊脈沖成對出現，對與對間隔相同，有進會在基線往復移動

放電量與試驗電壓的關系：起始放電后有3種類型：

(1)放電量保持不變，與電壓有關，熄滅電壓與起始電壓完全相等

(2)電壓繼續上升，在某一電壓下放電突然消失;電壓繼續上升后再下降，會在前一消失電壓下再次出現放電

(3)隨電壓上升，放電量逐漸減小，放電脈沖隨之增加。

干擾源：針尖對平板或大地的氣體介質

放電響應：較低電壓下產生電暈放電，放電脈沖總疊加于電壓的峰值位置。如位于負峰值處，放電源處于高電位;如位于正峰處，放電源處于低電位。這可幫助判斷電壓的零位

放電量與試驗電壓的關系：起始放電后電壓上升，放電量保持不變，惟脈沖密度向兩邊擴散、放電頻率增加，但尚能分辨;電壓再升高，放電脈沖頻率增至逐漸不可分辨。

干擾源：針尖對平板或大地的液體介質

放電響應：較低電壓下產生電暈放電，放電脈沖總疊加于電壓的峰值位置。如位于負峰值處，放電源處于高電位;如位于正峰處，放電源處于低電位。這可幫助判斷電壓的零位一對脈沖對稱的出現在電壓正或負峰處，每一簇的放電脈沖時間間隔均各自相等。但兩簇的幅值及時間間隔不等，幅值較小的一簇幅值相等、較密。

放電量與試驗電壓的關系：一簇較大的脈沖起始電壓較低，放電量隨電壓上升增加;一簇較小的脈沖起始電壓較高，放電量與電壓無關，保持不變;電壓上升，脈沖頻率密度增加，但尚能分辨;電壓再升高，逐漸變得不可分辨

干擾源：試品內部、局部放電檢測儀試驗回路中導電部分的接觸不良

放電響應：兩簇脈沖位于試驗電源零位的不規則的干擾脈沖，基本等幅，與電壓成比例。

放電量與試驗電壓的關系：放電量與電壓成比例，有時接觸處完全導通時會使干擾自行消除

干擾源：局部放電檢測儀回路中設備的鐵芯磁飽和產生的干擾。其原因為：(1)磁密過高(，2)與回路的電容發生諧振，(3)檢測儀頻帶在低限下頻率的不穩定性。

放電響應：帶有低頻振蕩的脈沖出現于時間基線上，振蕩周期大于檢測儀的分辨率

放電量與試驗電壓的關系：干擾脈沖幅值隨電壓上升，電壓回零，脈沖即消失，與電壓持續時間無關。

干擾源：(1)單個可控硅干擾脈沖，(2)6極水銀整流器干擾，(3)旋轉電機干擾，(4)熒光燈產生的干擾。

放電響應：響應特性的范圍很寬，常有：

(1)波形的位置上可以完全不規則或間斷放電量與電壓無關，電壓降為零時，脈沖依然存在。受電源切斷、短路、疊加負荷的影響，具有嚴格的時間對應關系，但不規則。

(2)一個電壓周波可出現1、2、3、4、6或12根間斷彼此相等的單獨脈沖。

(3)試驗電壓與局部放電檢測儀器電源的周波不很同步，干擾脈沖會在橢圓基線作定向等速移動。
